Растровый редактор хранит рисунок в виде информации о цвете каждого пиксела.

Векторный редактор хранит рисунок в виде свойств объектов, составляющих изображение.

Преимущества векторной графики.

1. Преобразования без искажений.
2. Маленький графический файл.
3. Рисовать быстро и просто.
4. Независимое редактирование частей рисунка.
5. Высокая точность прорисовки (до 1 000 000 точек на дюйм).
6. Редактор быстро выполняет операции.

Недостаток: ограниченность в живописных средствах.

Инструмент Селектор предназначен для работы с объектами: выделение, группировка, объединение, перенос, копирование, удаление, масштабирование, вращение, наклоны, отражения, выравнивание, перемещение ближе/дальше, выбор цвета, толщины контура.

Маркеры выделения служат для масштабирования объекта. Если по выделенному объекту щёлкнуть мышкой ещё раз, маркеры выделения меняют форму: из прямоугольничков превращаются в стрелочки. Стрелочки можно использовать для выполнения вращений и наклонов.

1. В каком виде растровый редактор хранит информацию о рисунке?


2. В каком виде векторный редактор хранит информацию о рисунке?


3. Почему увеличение растрового рисунка ухудшает качество изображения?


4. Почему увеличение векторного рисунка не ухудшает качество изображения?


5. Назовите преимущества векторной графики.


6. Назовите недостатки векторной графики.


7. В векторном редакторе нарисован квадрат со стороной в 10 пикселов. Изменится ли размер графического файла, если стороны квадрата увеличить в 1 000 раз?


8. Файл в формате BMP содержал рисунок квадрата со стороной в 10 пикселов. Рисунок загрузили в редактор и увеличили сторону квадрата в 100 раз. На сколько возрастёт размер BMP-файла? Изображение в обоих случаях записывалось с цветовой глубиной 24 бита на пиксел.


9. Почему при увеличении маленького векторного рисунка качество его повышается?


10. Какой редактор, растровый или векторный, точнее построит круг радиусом в 100 пикселов?


11. Какой редактор, растровый или векторный, точнее построит прямую линию с наклоном в 30 градусов?


12. Домики, показанные на рисунке, по отдельности были записаны в графические файлы. Для какого домика файл окажется больше, если они рисовались в растровом редакторе? А если домики рисовались в векторном редакторе?




13. Два барабанщика по отдельности были записаны в графические файлы. Для какого барабанщика файл окажется больше, если они рисовались в растровом редакторе? А если барабанщики рисовались в векторном редакторе?

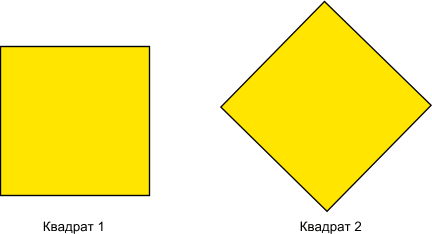

14. Два квадрата по отдельности были записаны в графические файлы. Второй квадрат получен поворотом первого квадрата на 45 градусов относительно центра. Какой файл окажется больше, если квадраты рисовались в растровом редакторе? А если квадраты рисовались в векторном редакторе?




15. Опишите назначение инструмента Селектор.


16. Для чего служит панель Свойства инструмента?


17. Для чего служат маркеры выделения?


18. Как выполнить пропорциональное сжатие или растяжение объекта?


19. Как выполнить растяжение объекта по ширине?


20. Как выполнить сжатие объекта по высоте?


21. Как перетащить объект на другое место рабочего поля?


22. Как скопировать объект (назовите три способа)?


23. Как удалить объект (назовите три способа)?


24. Что произойдёт, если по объекту щёлкнуть мышкой два раза?


25. Как выполнить вращение объекта?


26. Как выполнить наклон объекта по вертикали?


27. Как выполнить наклон объекта по горизонтали?


28. Как выполнить отражение объекта по вертикали и по горизонтали?


29. Как сгруппировать несколько объектов в один объект?


30. Как разгруппировать объект на составляющие объекты?


31. Как изменить порядок наложения объектов друг на друга?


32. Как выровнять объекты относительно друг друга?


33. Как включить или выключить координатную сетку?


34. Как включить или выключить привязку к координатной сетке?


35. Как записать рисунок в графический файл?


36. Как можно выполнить откатку и накатку при работе в редакторе?



Вариант 1

1. Файл в формате BMP содержал рисунок окружности с радиусом в 5 пикселов. Рисунок загрузили в редактор и увеличили радиус в 50 раз. На сколько возрастёт размер BMP-файла? Изображение в обоих случаях записывалось с цветовой глубиной 24 бита на пиксел.


2. Файл в формате BMP содержал рисунок равностороннего треугольника со стороной в 10 пикселов. Рисунок загрузили в редактор и увеличили сторону треугольника в 100 раз. Во сколько раз возрастёт размер BMP-файла? Изображение в обоих случаях записывалось с цветовой глубиной 24 бита на пиксел.

Вариант 2

1. Проверьте на практике результаты вычислений, полученные при решении заданий варианта 1.


2. Проведите небольшое исследование редактора Xara. Узнайте:
   • Как настроить размеры рабочего поля?
   • Как изменить расстояние между узлами координатной сетки?
   • Как извлечь готовые рисунки из галереи редактора?
   • Как получить новые рисунки с сайта Xara при помощи редактора?


3. Составьте список “горячих” клавиш, заменяющих обращение к меню и убыстряющих, тем самым, работу с редактором.


4. В файле mouse.web (.\draw\home\unit11\mouse.web) собраны “мышиные запчасти”:



   Используя эти заготовки, соберите рисунок:



Вариант 3

1. Сравните возможности редактора Xara с возможностями других векторных редакторов. Необходимые материалы найдите в Интернет.


2. Найдите в Интернет инструкции по работе с редактором Xara на русском языке. На базе этого материала подготовьте краткий справочник, который можно было бы использовать при работе с редактором.
