Темы практикума:

• Растяжение и сжатие
• Удаление
• Вращение
• Наклоны
• Отражения
• Сложение и вычитание
• Ближе, дальше
• Выравнивание
• Координатная сетка

Растяжение и сжатие

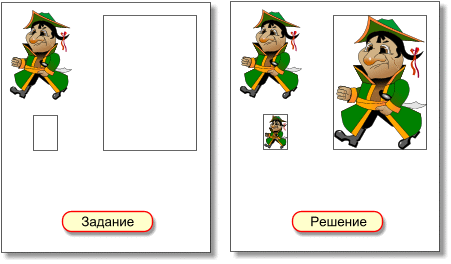

Задание 1. Пираты и деревья

Загрузите в Xara документ 01.web.

Первая часть задания — копирование и пропорциональное масштабирование:

Алгоритм выполнения

1. “Утопите” замок пропорционального масштабирования на панели свойств инструмента.
2. Выделите объект-пират.
3. Перетащите пирата на прямоугольник, совместив левые верхние углы пирата и прямоугольника.
4. Перед тем как отпустить левую кнопку, щёлкните правой, чтобы получить копию пирата.
5. Потягивая за нижний угловой маркер пирата, впишите его в прямоугольник.

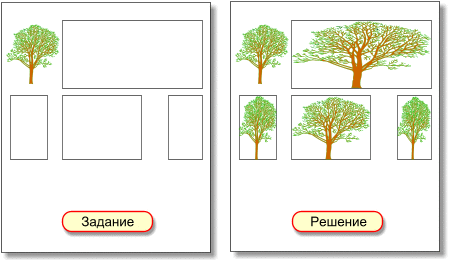

Вторая часть задания — копирование и произвольное масштабирование:

Алгоритм выполнения

1. Выделите объект-дерево.
2. Перетащите дерево на прямоугольник, совместив левые верхние углы дерева и прямоугольника.
3. Перед тем как отпустить левую кнопку, щёлкните правой, чтобы получить копию дерева.
4. Потягивая за боковые маркеры дерева, впишите его в прямоугольник.

Результат запишите в файл 01s.web.

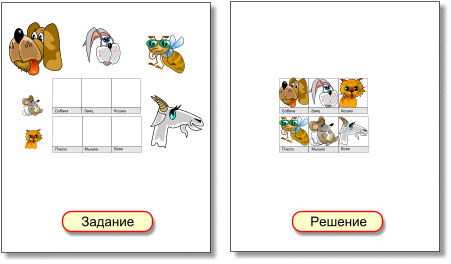

Задание 2. Зоопарк

Загрузите в Xara документ 02.web.

После прогулки животных нужно развести по домикам. Животные должны точно, как на рисунке, занять всё пространство своей клетки.

Результат запишите в файл 02s.web.

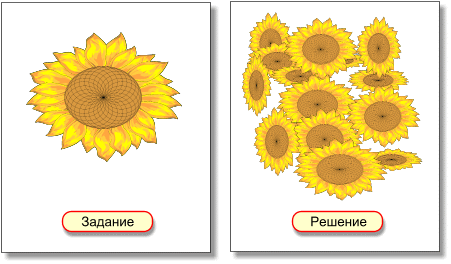

Задание 3. Солнечная поляна

Загрузите в Xara документ 03.web.

Соберите рисунок по образцу, используя сжатия, растяжения и переносы с копированием.

Результат запишите в файл 03s.web.

Удаление

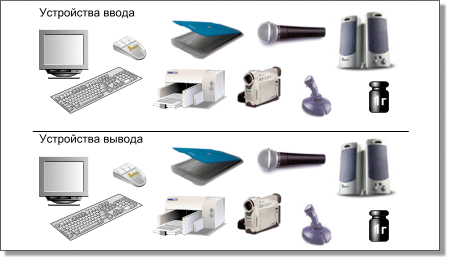

Задание 4. Устройства ввода/вывода

Загрузите в Xara документ 04.web.

Удалите лишние объекты (клавиша Del), а оставшиеся — уплотните.

Результат запишите в файл 04s.web.

Вращения

Задание 5. За две секунды до пробуждения

Загрузите в Xara документ 05.web.

Создайте картину по образцу, используя повороты объектов.

Результат запишите в файл 05s.web.

Наклоны

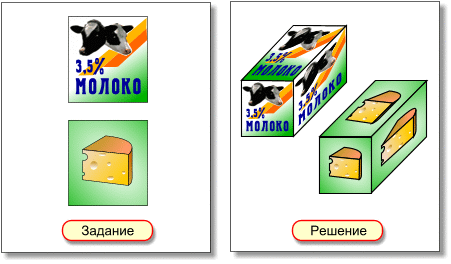

Задание 6. Упаковка для товара

Загрузите в Xara документ 06.web.

Используя наклоны по вертикали и горизонтали, растяжение и сжатие, нарисуйте упаковки для молока и сыра.

Результат запишите в файл 06s.web.

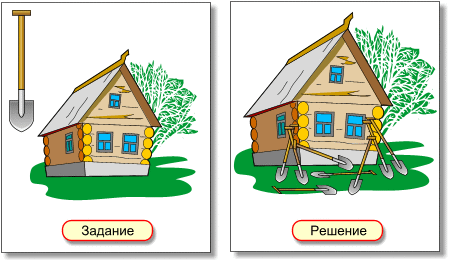

Задание 7. Весенние заботы

Загрузите в Xara документ 07.web.

Используя наклоны, прислоните к стене домика несколько лопат. Две лопаты надо положить на землю. Дополнительно потребуются операции “поворот” и “отражение”.

Результат запишите в файл 07s.web.

Отражения

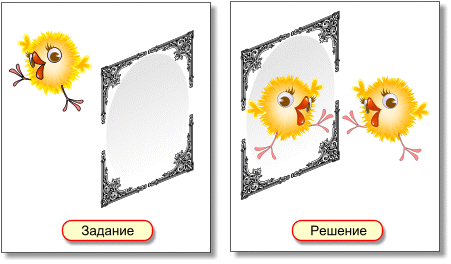

Задание 8. Забияка

Загрузите в Xara документ 08.web.

Постройте по образцу отражение в зеркале.

Результат запишите в файл 08s.web.

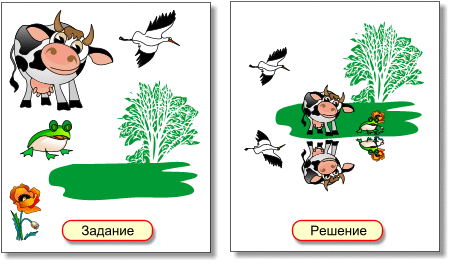

Задание 9. Тихое утро

Загрузите в Xara документ 09.web.

Постройте по образцу отражение в воде.

Результат запишите в файл 09s.web.

Сложение и вычитание

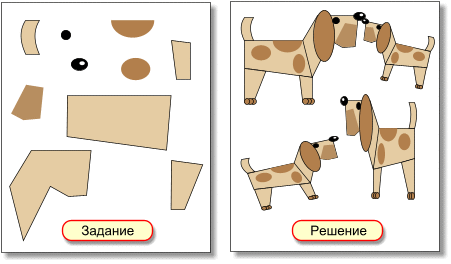

Задание 10. Собачья свора

Загрузите в Xara документ 10.web.

Постройте из набора заготовок собачку, сгруппируйте её в один объект, а затем образуйте собачью свору.

Результат запишите в файл 10s.web.

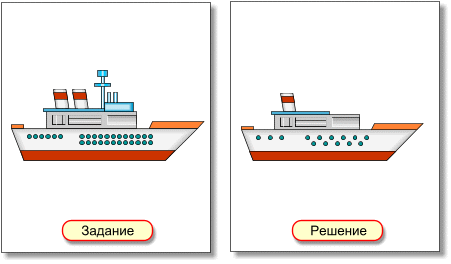

Задание 11. Кораблекрушение

Загрузите в Xara документ 11.web.

Уберите с рисунка лишние объекты.

Результат запишите в файл 11s.web.

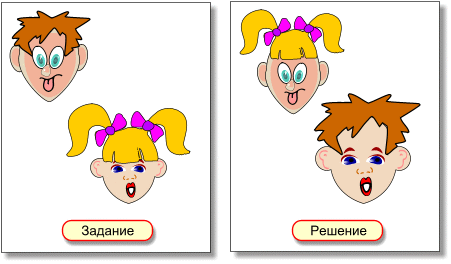

Задание 12. Знак дружбы

Загрузите в Xara документ 12.web.

Преобразуйте рисунок по образцу.

Результат запишите в файл 12s.web.

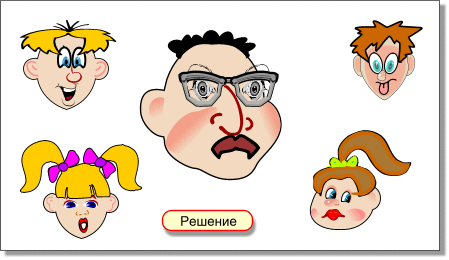

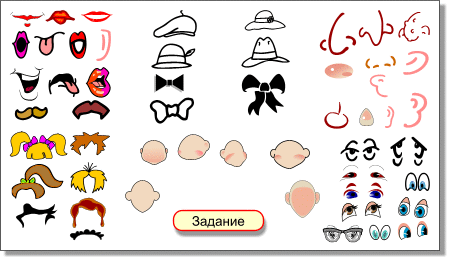

Задание 13. Портрет

Загрузите в Xara документ 13.web.

Используя объекты-заготовки:

постройте несколько портретов:

Результат запишите в файл 13s.web.

Ближе, дальше

Задание 14. Прямоугольники

Загрузите в Xara документ 14.web.

Пользуясь кнопками “Ближе/дальше”, расположите прямоугольники в порядке возрастания их номеров.

Результат запишите в файл 14s.web.

Выравнивание

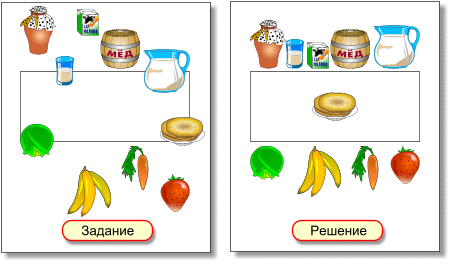

Задание 15. Порядок на кухне

Загрузите в Xara документ 15.web.

Выровняйте по образцу предметы на кухне: верхний ряд по нижнему краю, нижний ряд по верхнему краю, а тарелку с блинами по центру стола.

Результат запишите в файл 15s.web.

Координатная сетка

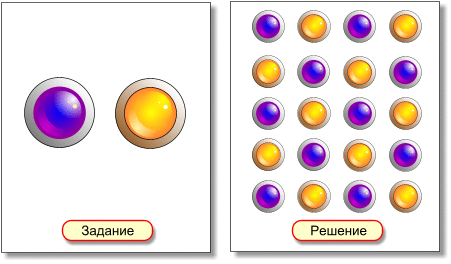

Задание 16. Сигнализация

Загрузите в Xara документ 16.web.

Включите координатную сетку и установите привязку к сетке. Пользуясь “прилипанием” объектов к узлам сетки, соберите по образцу сигнальные лампочки на пульте управления.

Результат запишите в файл 16s.web.
