Конструирование векторного рисунка
Регистрационная метка
Рисуем на компьютере
Графический редактор предлагает палитру геометрических фигур, но художники больше любят линии за их услужливую гибкость.


Конспект | Вопросы | Задания | Практикум 1 | Практикум 2

Конспект

Прямая

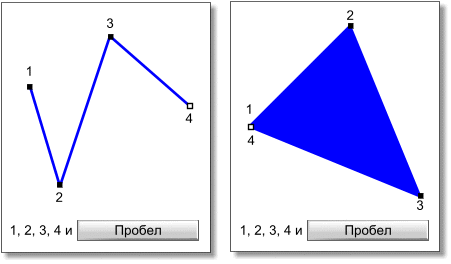

Построение многозвенной прямой:

Кривая

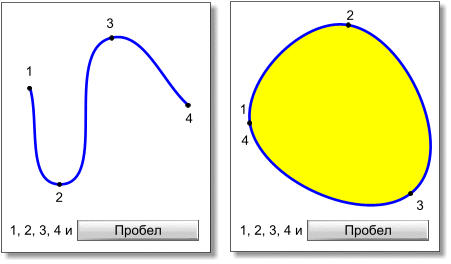

Построение многозвенной кривой:

Редактирование кривой

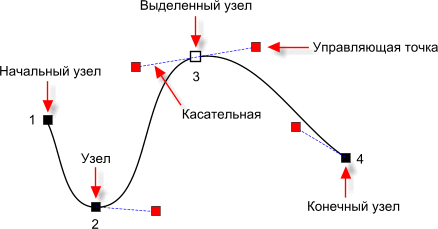

Вспомогательные элементы для редактирования кривой:

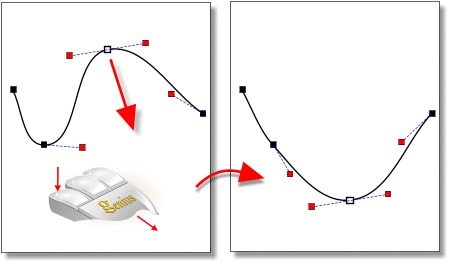

Выделенный узел можно перемещать, потягивая за него мышью.

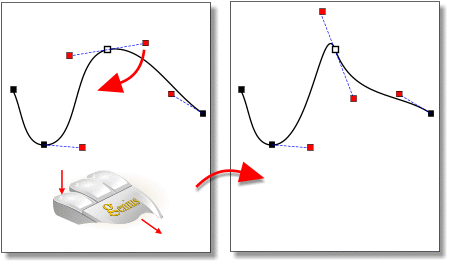

Кривизну можно менять при помощи управляющих точек.

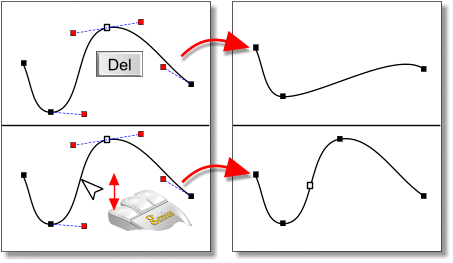

Можно удалять старые узлы (клавиша Del на выделенном узле) и добавлять новые (щелчок в нужном месте линии).

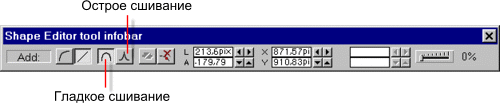

Можно менять свойства выделенного узла на панели свойств инструмента:

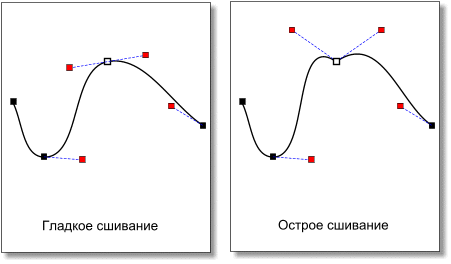

При гладком сшивании в выделенном узле одна общая касательная, при остром сшивании с каждой стороны — своя:

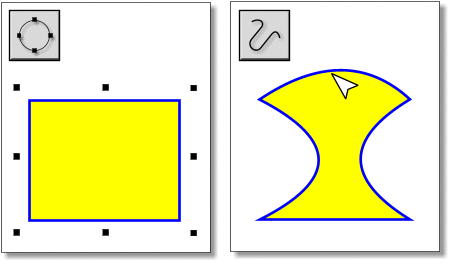

Преобразование в кривые

Операция выполняется над выделенным объектом при помощи соответствующей кнопки на панели работы с объектами:

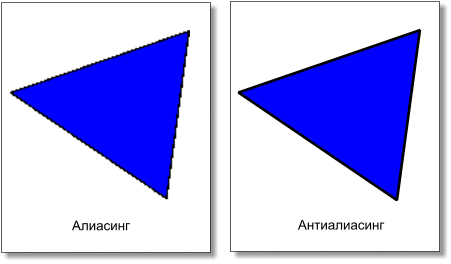

Алиасинг и антиалиасинг

Изображение на экране отображается на пикселную сетку, поэтому линии, не являющиеся горизонталями и вертикалями, получаются ступенчатыми. Это явление называется алиасингом.

Если по ступенчатой границе пустить пикселы имеющие переходный (средний) цвет между цветом объекта и цветом фона, то ступеньки сглаживаются и визуально становятся незаметными. Этот приём называется антиалиасингом.

Вверх

Вопросы

  1. Как построить отрезок прямой?

  2. Как построить ломаную линию?

  3. Как построить кривую линию?

  4. Какие параметры кривой можно менять при помощи управляющей точки?

  5. Как построить многозвенную кривую?

  6. Назовите вспомогательные элементы, которые используются при построении и редактировании кривых линий.
  7. Как редактировать многозвенную кривую?

  8. В чём отличие гладкого сшивания двух звеньев кривой от острого сшивания?

  9. Как преобразовать контур фигуры или отрезки прямых в кривые? Для чего нужна эта операция?

  10. Как записать в поле редактора текстовый фрагмент?

  11. Как создать “приподнятую” надпись?

  12. Как создать “вдавленную” надпись?

  13. Что такое алиасинг и антиалиасинг?

  14. Как включить режим сглаживания пикселных ступенек (антиалиасинг)?

  15. Как экспортировать объект в растровый формат GIF? Какими GIF-параметрами можно управлять?

  16. Как экспортировать объект в растровый формат JPEG? Какими JPEG-параметрами можно управлять?

  17. Как экспортировать объект в растровый формат BMP? Какими BMP-параметрами можно управлять?

Вверх

Домашние задания

Вариант1Вариант 1

  1. Выполните на бумаге рисунок с помощью нескольких линий, подобно тому, как это делал Шурик. Ниже в качестве образца приводится одна из его картин.

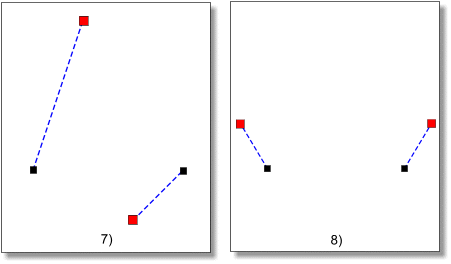

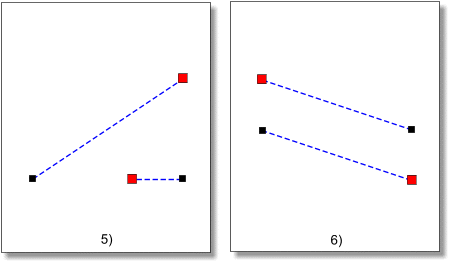

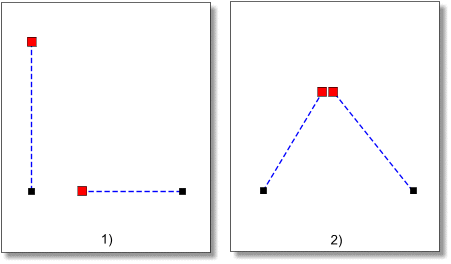

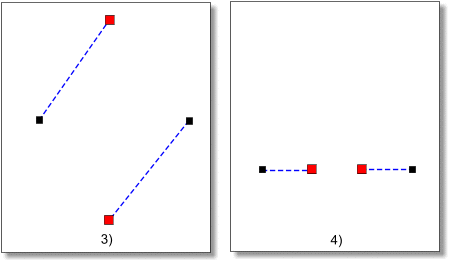

  2. Постройте кривые Безье по начальной точке, конечной точке и двум управляющим точкам.







Вариант2Вариант 2

  1. Выполните в векторном графическом редакторе рисунок с помощью нескольких линий, подобно тому, как это делал Шурик.

  2. Выполните в векторном графическом редакторе заголовок школьной газеты (школьного сайта). Результат запишите в виде файла в формате GIF. Перед записью файла проверьте, что в редакторе установлен режим антиалиасинга. В качестве образца используйте пример из Читального зала:

Вариант3Вариант 3

  1. Подготовьте в редакторе Word иллюстрированный реферат по теме “кривые Безье”. Можете использовать любые источники информации, в том числе Интернет.

  2. Подготовьте в редакторе Word иллюстрированный реферат по теме “Пьер Безье”. Можете использовать любые источники информации, в том числе Интернет.

Азы информатики RU 2000/2004 © А.А.Дуванов
