Замечание о топологиях

При решении заданий, в которых требуется определить топологию сети, указывайте минимальную топологию из всех возможных.

Дело в том, что звезда, например, является частным случаем дерева, а дерево — частным случаем ячеистой структуры.

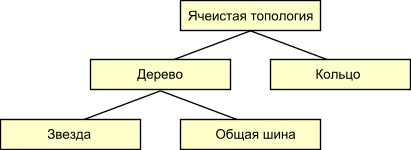

Вложения описанных в учебнике топологий отражает следующая схема:

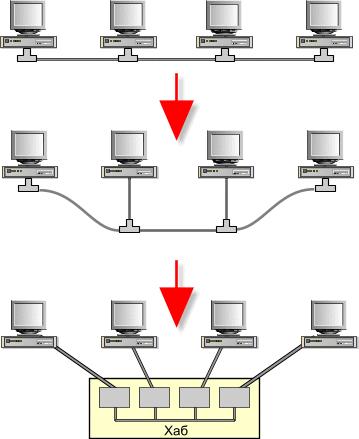

Заметим, кстати, что соединения звезда и общая шина топологически совпадают:

А звезда есть дерево с корнем-хабом.

А дерево есть частный случай ячеистой структуры (между любыми двумя узлами в дереве ровно один маршрут).

Кольцо, конечно, деревом не является, но оно тоже частный случай ячеистой структуры.

В силу вложенности описанных выше топологий, правильными ответами на вопрос “какая топология показана на расположенном ниже рисунке?” будут: звезда, дерево, ячеистая.

При решении зачётного класса указывайте минимальную топологию, расположенную на нижнем уровне вложенности, считая при этом, топологии звезда и общая шина различными.

Для приведенного выше примера нужно назвать в качестве ответа: “звезда”.
