Описание задачи

В роботландском курсе информатики для младших школьников в разделе “Алгоритмические этюды” есть программа “Конюх”. Назначение программ этой серии — закрепление на практике понятий “исполнитель”, “среда исполнителя”, “система команд”, “алгоритм и программа”, “аварийные сообщения исполнителя”.

Программа “Конюх” предлагает обучаемому решить две задачи на маленькой шахматной доске из 9 клеток. В начальный момент черные кони расположены на верхней горизонтали, а белые — на нижней. Требуется переставить фигуры местами так, чтобы белые кони заняли верхний ряд, а черные — нижний. При этом кони перемещаются обычным шахматным прыжком по букве “Г”. В первой задаче на поле 6 коней (она проще), во второй — 4 (она сложнее).

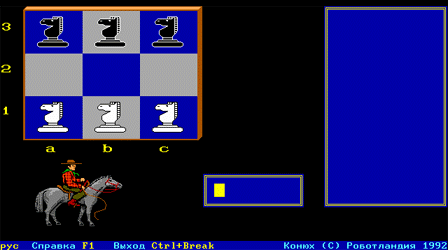

Вот так выглядит роботландская программа перед решением задачи с шестью конями:

На экране расположены три области:

• Среда исполнителя (фрагмент шахматной доски из 9 клеток с фигурками коней).
• Поле для ввода команд исполнителю (в нем виден текстовый курсор).
• Поле, в котором отображается протокол работы с исполнителем (программа).

Команда исполнителю формируется по правилам записи шахматных ходов. Например, ход белого коня из клетки a1 в клетку c2 задается командой a1-c2.

Сидоров получил задание разработать Конюха в гипертекстовом виде для нового роботландского интерактивного учебника “Азы информатики”.

Понятно, что работу он начал с составления технического задания.

Техническое задание

Требуется создать программу (экранную среду) для решения задач Конюха. Предполагается, что пользоваться программой будут школьники 1-5 классов в рамках начального курса информатики (раздел алгоритмические этюды). Круг пользователей и учебная цель проектируемой программы накладывает на нее следующие требования:

• Программа должна быть визуально привлекательной для младшего школьника.


• Программа должна работать под браузером IE, начиная с четвертой версии, и отображаться без линеек прокрутки в окне 640x480.


• Экран программы должен содержать:


  • Среду исполнителя (шахматная доска и фигуры коней).


  • Поле ввода команды с группой экранных кнопок для:


    • ввода команды;
    • откатки;
    • накатки;
    • сброса среды (откатки в начало).


  • Поле протокола (для демонстрации программы работы исполнителя).


  • Блок экранных кнопок для:


    • Выполнения настроек программы:


      • число коней (6 или 4; 6 по умолчанию);
      • режим решения (визуальный или командный; командный по умолчанию).


    • Показа условия задачи.


    • Показа пользовательских инструкций.


    • Выхода из программы.


• Среда должна позволять:


  • Решать задачу в командном режиме при помощи записи текстовой команды в поле ввода.


  • Решать задачу в визуальном режиме путем перетаскивания коней по экрану в нужную клетку поля.


  • Иметь полную откатку и накатку выполненных изменений среды исполнителя во время решения задачи.


  • Выводить на экран диагностику при неверных действиях пользователя:


    • “Не понимаю” — задана неверная команда;
    • “Не могу” — команду выполнить невозможно.


  • Среда должна иметь контекстно-зависимые подсказки.


  • Среда должна информировать пользователя об окончании решения задачи.


  • Наряду с мышиным интерфейсом (экранные кнопки) должны работать “горячие” клавиатурные клавиши.

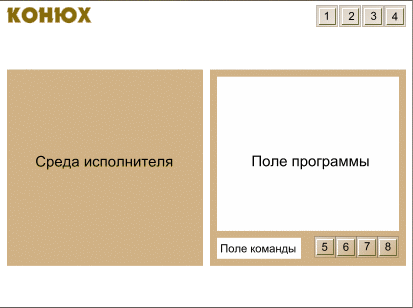

Построение технического задания Сидоров завершил рисунком, на котором изобразил макет внешнего вида программы:

Экран Конюха содержит:

• Название программы, которое будет сопровождаться рисунком исполнителя.


• Блок кнопок для:


  • 1 — установки режимов работы программы;
  • 2 — показа условия задачи;
  • 3 — показа пользовательских инструкций;
  • 4 — выхода из программы.


• Среду исполнителя.


• Панель управления исполнителем, содержащую:


  • Поле ввода команды.
  • Поле программы.
  • Кнопки управления:
    • 5 — ввод команды;
    • 6 — откатка;
    • 7 — накатка;
    • 8 — сброс (откатка в начало).





Готовый продукт

Прошло около недели, и Сидоров принес в Роботландию готовый продукт. Внимательно посмотрите его, проверьте, полностью ли он соответствует техническому заданию. Самые интересные части скриптов и стилевых определений Конюха мы рассмотрим на следующих уроках.
